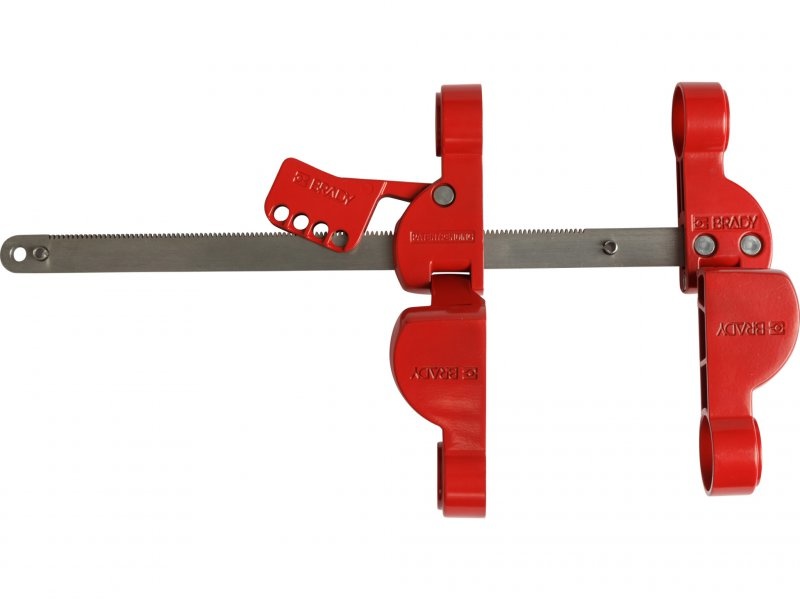

Flansch-Verriegelungssystem

LEY LOTO FV BR

Edelstahl 304 mit Verriegelungsstäben aus Aluminiumguss und Polyester-Pulverbeschichtung

Sicherung von 2 bzw. 4 Gewindeschrauben

Sicherung vor pneumatischen Gefahren

Für Max. 4 Schlösser geeignet

Information zur Variante Gewindedurchmesser 13 bis 19 mm:

Abmessung: 70 x 106 mm (BxH)

Länge 371 mm

Rohrdurchmesser 13 bis 79 mm

Information zur Variante Gewindedurchmesser 23 bis 32 mm:

Abmessung: 114 x 127 mm (BxH)

Länge 447 mm

Rohrdurchmesser 76 bis 355 mm

Information zur Variante Gewindedurchmesser 35 bis 48 mm:

Abmessung: 168 x 154 mm (BxH)

Länge 625 mm

Rohrdurchmesser 355 bis 1219 mm

Wichtig für die Schlossauswahl
Max. Bügeldurchmesser 7 mm
Min. Bügelhöhe 19,05 mm

Besonderheit:

- Entspricht ISO-Norm 80079-36:2016

- Mit dem ausziehbaren Verriegelungsarm der Vorrichtung können für zusätzliche

  Sicherheit bis zu 2 Rohrverbindungsschrauben-Sets gesperrt werden
